Reemplace los pulsadores mecánicos por una moderna superficie táctil capacitiva. El módulo TTP223 detecta el contacto del dedo sobre la zona marcada TOUCH, entregando una salida digital lista para conectar a Arduino, ESP32, Raspberry Pi, PIC, STM32 y otros microcontroladores.
Gracias a su reducido tamaño, bajo consumo y alta sensibilidad, es ideal para desarrollar interfaces de usuario elegantes y confiables.
Ventajas:
- Sin desgaste mecánico al no utilizar pulsadores
- Instalación muy sencilla mediante una salida digital.
Características principales
- Sensor táctil capacitivo basado en TTP223
- Salida digital de alta y baja lógica
- Muy bajo consumo de energía
- Alta sensibilidad al contacto
- Reemplaza pulsadores mecánicos
- Tamaño ultracompacto
- Fácil integración en proyectos electrónicos
Especificaciones técnicas
| Parámetro | Valor |
|---|---|
| Modelo | TTP223 |
| Tipo | Sensor táctil capacitivo |
| Alimentación | 2.0 a 5.5 VDC |
| Salida | Digital |
| Corriente en reposo | Muy baja (<10 µA típicamente) |
| Tiempo de respuesta | Aprox. 60 ms |
| Área táctil | Pad capacitivo integrado |
| Dimensiones | Aprox. 24 × 24 mm |

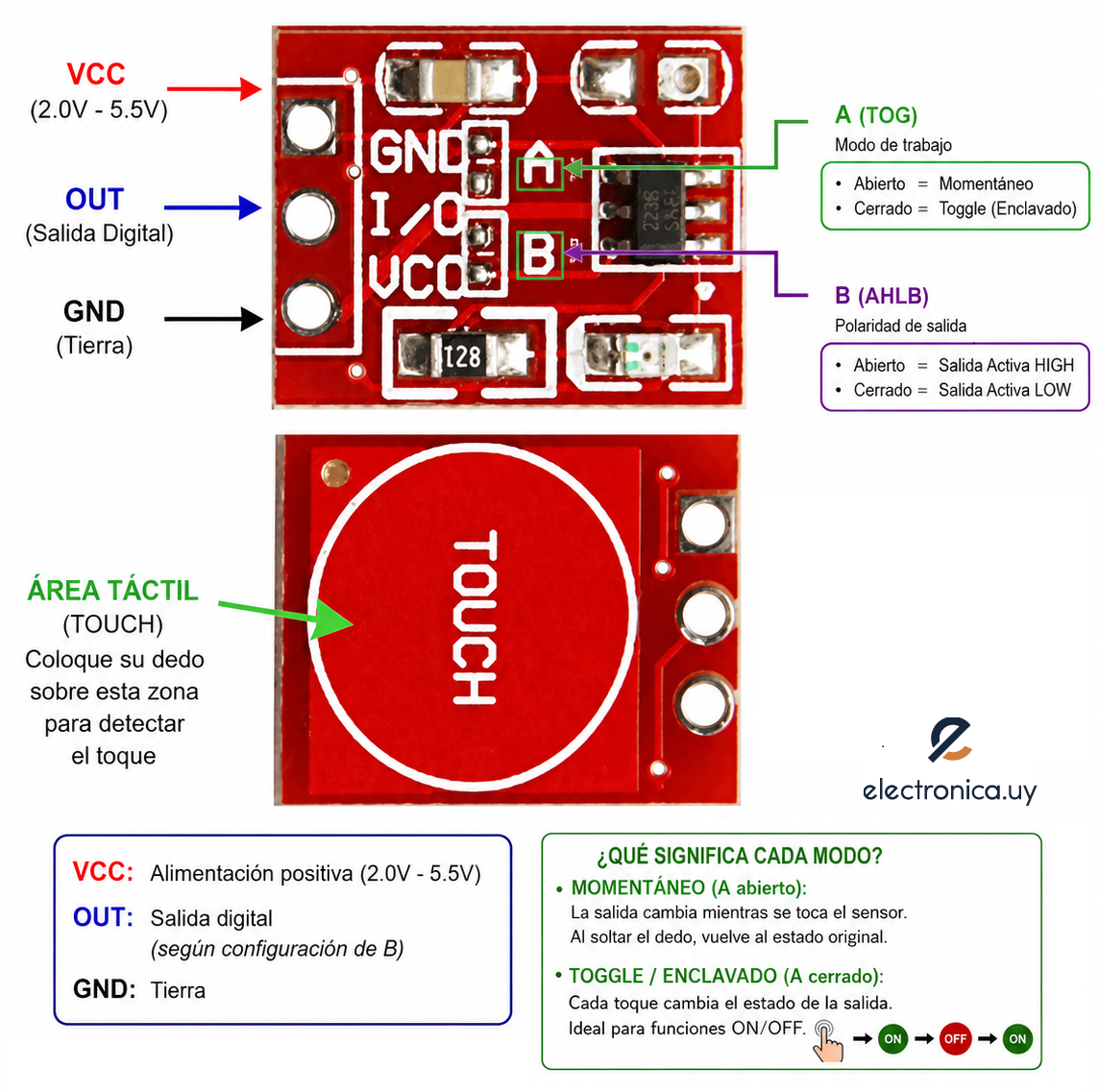

Los pads A y B son puentes de soldadura (solder jumpers) que permiten configurar el comportamiento del sensor TTP223 sin necesidad de modificar el circuito.:
- Pad A controla el modo Toggle (TOG).
- Pad B controla la polaridad de la salida Active High / Active Low (AHLB).
Configuración de los pads
| Pad A | Pad B | Modo de funcionamiento | Salida |
|---|---|---|---|
| Abierto | Abierto | Momentáneo | Activa en HIGH |
| Abierto | Cerrado | Enclavado (Toggle) | Activa en HIGH |
| Cerrado | Abierto | Momentáneo | Activa en LOW |
| Cerrado | Cerrado | Enclavado (Toggle) | Activa en LOW |
¿Qué significa cada modo?
A abierto + B abierto (Configuración de fábrica)
- La salida normalmente está en
LOW. - Al tocar el sensor → la salida pasa a
HIGH. - Al retirar el dedo → vuelve a
LOW.
Es el comportamiento equivalente a un pulsador normalmente abierto.
A cerrado (Modo Toggle) + B abierto
Cada toque cambia el estado:
- Primer toque:
LOW → HIGH - Segundo toque:
HIGH → LOW - Tercer toque:
LOW → HIGH
Y así sucesivamente.
Este modo es ideal para:
- Encender/apagar una lámpara.
- Activar un relé.
- Función ON/OFF.
- Sustituir un interruptor mecánico.
B cerrado (Salida activa en LOW)
Invierte la lógica de salida.
- Sin tocar:
HIGH - Al tocar:
LOW
Es útil cuando el circuito que recibe la señal trabaja con lógica activa en nivel bajo.
Es un pulsador normal cerrado con A abierto
Aplicaciones
- Paneles táctiles
- Domótica
- Automatización
- Arduino, ESP32, Raspberry Pi
- Instrumentación
- Control de acceso
- Proyectos educativos
