Manejar cargas DC de alta corriente ya no será un problema con la ayuda del módulo Mosfet. El módulo Mosfet 15A dual-MOS parallelo permite manejar cargas de hasta 15A DC. Soporta control por PWM de hasta 20kHz, ideal para el control de velocidad en motores/ventiladores DC. Permite manejar cargas como: válvulas solenoide 12V/24V DC, motores/ventiladores/bombas DC, Celdas Peltier de hasta 15A, Luces LED DC de alta potencia.

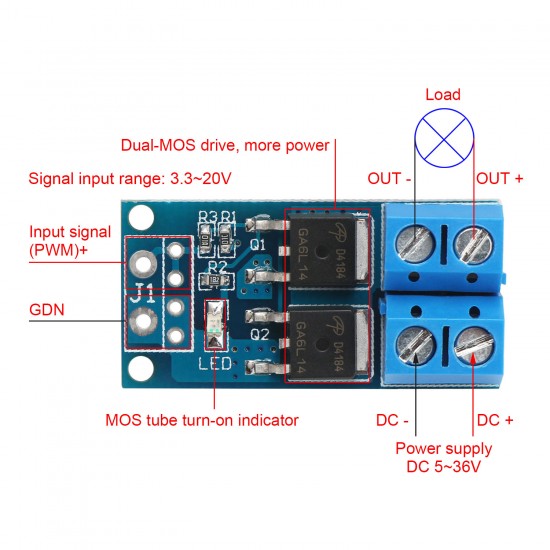

El diseño del módulo implementa 2 transistores MOS N-Channel en paralelo para aumentar la corriente máxima soportada. Los mosfet son de baja resistencia de activación (low RDS on), ideal para activar cargas por el lado negativo(tierra). El módulo posee 3 pares de conectores: 1 par para conectar la señal de control, 1 par para la fuente de potencia y 1 par para la carga. El módulo puede ser controlado por un microcontrolador o PLC que entregue una señal entre 3.3-20V, la señal puede ser de tipo ON/OFF o PWM. La sección de potencia permite utilizar fuentes de potencia en un rango de 5V hasta 36V DC.
Especificaciones
Voltaje de control: 3.3 – 20 Vdc
Voltaje de salida: 5 – 36 Vdc,
Corriente de salida: 15 A (corriente continua, a temperatura ambiente. De mejorar la disipación del calor, la corriente máxima puede alcanzar picos de hasta 30 A)
Potencia de salida: 400W
Control de velocidad por PWM
Frecuencia PWM 0-20KHz
Fuente de disparo: digital alto-bajo (3.3V-20Vdc) Se puede conectar al puerto IO del microcontrolador, interfaces PLC, alimentación CC, etc. El módulo puede acceder a la señal PWM, que puede soportar perfectamente la frecuencia de 0-20KHZ.
Aplicaciónes: equipos de alta potencia, motores, bombillas, luces LED, motores de CC, microbombas, válvula de solenoide, al introducir PWM se puede controlar la velocidad del motor o el brillo de la lámpara.
