Dos generadores PWM independientes, se puede establecer la frecuencia, ciclo de trabajo;
El amplio rango de frecuencia, alta precisión;
Tiene posibilidad de comunicación en serie.

Especificaciones:

Voltaje de trabajo: 5–30V, admite fuente de alimentación micro USB 5.0V;
Rango de frecuencia: 1Hz ~ 150 kHz;
La precisión de frecuencia: ± 2%;
Corriente de salida: <30mA;
Amplitud de salida: Predeterminado 5Vp-p (configurable);
Rango de temperatura de funcionamiento: -30 ~ + 70 °.

* La frecuencia se divide en tres rangos:
XXX (sin punto decimal): la unidad más pequeña es 1Hz, el rango 1Hz ~ 999Hz;
XX.X (punto decimal en diez): la unidad mínima es 0.1Khz; el rango de 0.1KHz ~ 99.9KHz
X.X.X. (hay tres puntos decimales): la unidad más pequeña es 1Khz; el rango 1KHz ~ 150KHz

Ejemplo de visualización de frecuencia:
“100” indica que el pulso de salida PWM de 100Hz;
“54.1” indica que el pulso de salida PWM de 54.1KHz;
“1.2.4.” Indica que la salida de pulso PWM 124KHz

* Ciclo de trabajo en el rango: 0 a 100;
El ciclo de trabajo de tres frecuencias es el mismo, todos los parámetros no son volátiles.

* Configuración de los parámetros:

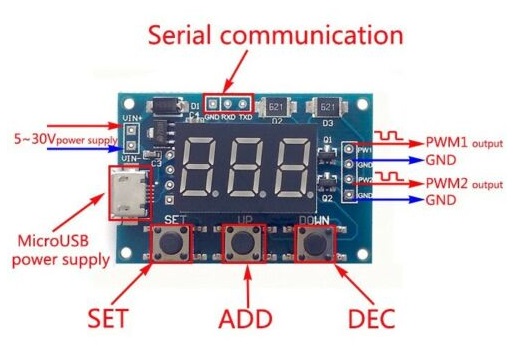

El módulo tiene tres botones [Establecer], [Arriba], [Abajo];

Presione la tecla [Set] para cambiar los cuatro parámetros de la pantalla (FR1: frecuencia PWM1; dU1: ciclo de trabajo PWM1; FR2: frecuencia de PWM2; dU2: ciclo de trabajo PWM2), antes de los parámetros de transferencia, habrá un nombre correspondiente del parámetro parpadeando.
Presione las teclas [Arriba], [Abajo] para modificar el valor del parámetro actual (la presión prolongada puede sumar o restar rápidamente).
Dos PWM tienen tres frecuencias preestablecidas, la interfaz de visualización de frecuencia, presione prolongadamente la tecla [SET] para cambiar entre tres tipos de frecuencias, tres tipos de ciclo de trabajo de frecuencia es el mismo valor. (XXX: rango 1Hz ~ 999Hz; XX.X: Rango 0.1Khz ~ 99.9Khz; XXX.: Rango 1Khz ~ 150Khz,).

* Generador de señal de onda cuadrada que genera una señal de onda cuadrada;
Para proporcionar una señal al conductor del motor paso a paso;
Generación de pulso ajustable para uso de chip;
Produce una señal de pulso variable, el circuito relacionado con el control (atenuación PWM, velocidad).

* Control en serie

Velocidad de transmisión: 9600 bps
Bits de datos: 8
Bits de parada: 1
Bit de paridad: ninguno
Control de flujo: ninguno
1, establece la frecuencia PWM
“S1FXXXT”: ajuste de la frecuencia PWM1 de XXX HZ (001 ~ 999)
“S1FXX.XT”: establece la frecuencia de PWM1 XX.X KHZ (00.1 ~ 99.9)
“S1F: X.X.X.T”: ajuste de la frecuencia PWM1 de XXX KHZ (0.0.1 ~ 1.5.0 ..)
‘S1’: PWM1
‘S2’: PWM2
‘F’: frecuencia
‘D’: ciclo de trabajo
‘T’ es la bandera final
Establecer el ciclo de trabajo PWM
“S1DXXXT”: ajuste del ciclo de trabajo PWM1 XXX; (001 ~ 100)
“S2DXXXT”: ajuste el ciclo de trabajo PWM2 XXX; (001 ~ 100)
Configuración de retorno exitoso: ABAJO;
