El TDA7297 es un amplificador de audio estéreo de dos canales diseñado para aplicaciones de audio de baja y media potencia. Gracias a su configuración puente (Bridge Amplifier) permite entregar hasta 15W por canal con una alimentación de 12V, ofreciendo una excelente relación entre potencia, simplicidad y calidad de sonido. Integra protecciones térmicas y contra cortocircuitos, lo que lo convierte en una solución robusta para proyectos de audio DIY, parlantes activos, equipos multimedia y sistemas portátiles. nivel de ruido y buena fidelidad de audio.
Su diseño compacto incluye terminales de conexión para alimentación, entrada de audio y salida a parlantes, facilitando la integración en todo tipo de proyectos de audio.
Características
- Amplificador de audio estéreo de 2 canales.
- Potencia de salida de hasta 15W por canal.
- Alimentación de 9V a 15V DC.
- Bajo nivel de ruido y distorsión.
- Protección térmica integrada.
- Protección contra cortocircuitos.
- Fácil conexión mediante borneras.
- Diseño compacto y robusto.
- Hoja técnica TDA7297
Especificaciones Técnicas
| Parámetro | Valor |
|---|---|
| Circuito integrado | TDA7297 |
| Canales | 2 (estéreo) |
| Potencia máxima | 2 x 15w |
| Tensión de alimentación | 9V a 15V dc |
| Tensión recomendada | 12V dc |
| Impedancia de carga | 4Ω a 8Ω |
| Respuesta en frecuencia | 20Hz a 20kHz |
| Protección térmica | Si |
| Protección contra cortocircuito | Si |
| Tipo de entrada | Audio analógico estéreo |
Aplicaciones
- Parlantes activos.
- Equipos multimedia.
- Sistemas de audio para PC.
- Amplificadores para reproductores MP3.
- Proyectos educativos.
- Equipos de sonido DIY.
- Sistemas de megafonía de baja potencia.

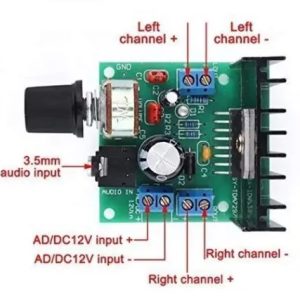

Conexiones
- Entrada de alimentación DC (+ y -).
- Entrada de audio estéreo (L, GND, R).
- Salida para parlante izquierdo.
- Salida para parlante derecho.
Nota: La potencia máxima depende de la tensión de alimentación utilizada, la impedancia de los parlantes y la calidad de la fuente de alimentación. Para obtener el mejor rendimiento se recomienda utilizar una fuente de 12V capaz de suministrar al menos 2A. El módulo puede calentarse durante el funcionamiento a máxima potencia, por lo que se recomienda una adecuada ventilación.
