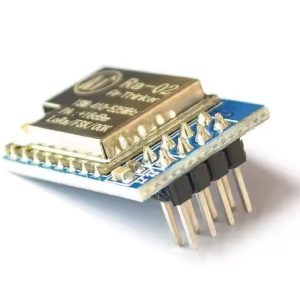

El Ra-01 es un módulo transmisor y receptor de radio basado en el integrado SX1278 de Semtech, para desarrollar comunicaciones inalámbricas en 433 MHz. Utiliza tecnología LoRa, una modulación de espectro expandido que permite transmitir pequeñas cantidades de datos a larga distancia.
Es una opción para proyectos educativos, automatización y monitoreo remoto. Se controla desde un microcontrolador mediante SPI, la interfaz utilizada para configurar el módulo y transferir los datos.
Aplicaciones
- Transmisión de mediciones de sensores remotos.
- Monitoreo de temperatura, humedad y otras variables.
- Telemetría y lectura de medidores.
- Sistemas de riego y automatización.
- Prácticas de comunicaciones inalámbricas y desarrollo de dispositivos IoT.
Ventajas
- Comunicación LoRa: permite desarrollar enlaces para datos de sensores, con buena resistencia a interferencias.
- Formato compacto: facilita su integración en placas y dispositivos electrónicos.
| Característica | Especificación |
|---|---|
| Modelo | Ra-01 v4.0 8pines |
| Integrado de radio | Semtech SX1278 |
| Frecuencia de esta publicación | 433 MHz |
| Rango de sintonización del Ra-01 | 410–525 MHz |
| Alimentación recomendada | 3,3 V CC |
| Interfaz de control | SPI |
| Comunicación de radio | Semidúplex: transmite o recibe por turnos |
| Modulaciones compatibles | LoRa, FSK, GFSK, MSK, GMSK y OOK |
Conexiones
| Terminal | Función | Observaciones |
|---|---|---|
| ANT | Conexión de antena | Incluida, soldada al módulo |
| 3.3V | Alimentación | Conectar a una fuente regulada de 3,3 V |
| GND | Tierra | Compartir con el microcontrolador |
| SCK | Reloj SPI | Conectar al reloj SPI del controlador |
| MOSI | Entrada de datos SPI | Datos del controlador hacia el módulo |
| MISO | Salida de datos SPI | Datos del módulo hacia el controlador |
| NSS | Selección SPI | Selecciona el módulo durante la comunicación |
| RESET | Reinicio | Permite reiniciar el módulo |
| DIO0 | Señales digitales configurables | Su función depende de la configuración del SX1278 |
Funcionamiento
El microcontrolador configura el módulo por SPI y entrega los datos que desea transmitir. Otro módulo compatible recibe la señal y pasa la información a su controlador. Ambos extremos deben utilizar la misma frecuencia y parámetros de radio.
LoRa permite ajustar el equilibrio entre alcance, velocidad y tiempo de transmisión. El alcance real depende de las antenas, la configuración, los obstáculos y las condiciones del lugar; por eso no se establece una distancia fija garantizada.
Para su integración: utilizar alimentación y señales lógicas de 3,3 V. Con controladores de 5 V, como Arduino Uno o Nano clásicos, se requiere adaptación de niveles en las señales hacia el módulo. También se necesita un software de control compatible con SX1278.
