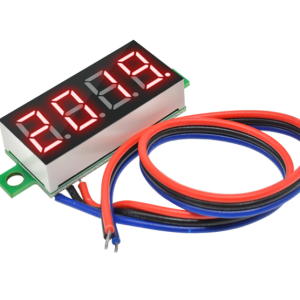

El MK1410 es un voltímetro digital compacto para medir tensiones de corriente continua entre 0 y 100 V. Incorpora un display LED de 0,28 pulgadas que permite visualizar directamente la tensión del circuito, batería o fuente supervisada.
Su conexión de tres cables separa la alimentación del instrumento de la entrada de medición. Esto permite medir tensiones inferiores a la necesaria para encender el display y también tensiones superiores a 30 V, utilizando una alimentación auxiliar adecuada.
Disponible con display en tres colores:
- Rojo.
- Verde.
- Azul.
El color debe seleccionarse al realizar la compra.
Ventajas
- Amplio rango de medición de 0 a 100 V CC en un formato compacto.
- La conexión de tres cables permite alimentar el display independientemente de la tensión medida.
Características técnicas
| Característica | Especificación |
|---|---|
| Tipo | Voltímetro digital de panel |
| Magnitud medida | Tensión continua |
| Rango de medición | 0 a 100 V CC |
| Alimentación del instrumento | 3 a 30 V CC |
| Display | LED de 3 dígitos |
| Altura de los dígitos | 0,28″, aproximadamente 7 mm |
| Resolución | 0,1 V |
| Conexión | 3 cables |
| Colores disponibles | Rojo, verde o azul |
| Actualización de lectura | Aproximadamente 200 ms |
| Montaje | Integración en paneles, gabinetes o proyectos |
Conexiones
| Cable | Función | Conexión |
|---|---|---|
| Rojo | Positivo de alimentación | Conectar a una fuente de 3 a 30 V CC |
| Negro | Negativo común | Conectar al negativo de alimentación y de la tensión medida |
| Amarillo | Entrada positiva de medición | Conectar al positivo de la tensión que se desea medir |
Aplicaciones
- Supervisión de baterías y bancos de acumuladores.
- Sistemas solares y equipos alimentados en corriente continua.
- Fuentes de alimentación y convertidores DC-DC.
- Instalaciones eléctricas en vehículos, motos y embarcaciones.
- Tableros de prueba, bancos de trabajo y proyectos electrónicos.
- Paneles de control y monitoreo de tensión.
Formas de conexión
– Medición de la misma fuente que alimenta el voltímetro
Cuando la tensión medida se encuentra dentro del rango de alimentación del instrumento:
- Unir los cables rojo y amarillo al positivo.
- Conectar el cable negro al negativo.
Esta conexión solamente debe utilizarse cuando la tensión no supera los 30 V CC.
– Medición con alimentación independiente
Para medir tensiones superiores a 30 V o tensiones demasiado bajas para encender el display:
- Conectar el cable rojo al positivo de una fuente auxiliar de 3 a 30 V.
- Unir el cable negro al negativo de la fuente auxiliar y al negativo del circuito medido.
- Conectar el cable amarillo al positivo de la tensión que se desea medir.
La tensión aplicada al cable de medición no debe superar los 100 V CC.
Funcionamiento
El voltímetro compara la tensión presente en el cable de medición con el negativo común y muestra su valor en el display LED.
Al utilizar una conexión de tres cables, el circuito electrónico y el display pueden alimentarse desde una fuente distinta de la tensión medida. Esta característica amplía las posibilidades de uso frente a los voltímetros de dos cables, que dependen de la propia tensión medida para encenderse.
Advertencias
- Utilizar únicamente con corriente continua.
- Respetar la polaridad de los cables.
- No aplicar más de 30 V al cable rojo de alimentación.
- No aplicar más de 100 V al cable de medición.
- Los negativos de la alimentación y de la tensión medida deben tener una referencia común.
- Este módulo no proporciona aislamiento galvánico entre la alimentación y el circuito medido.
- No es un instrumento de precisión para calibración o laboratorio.
