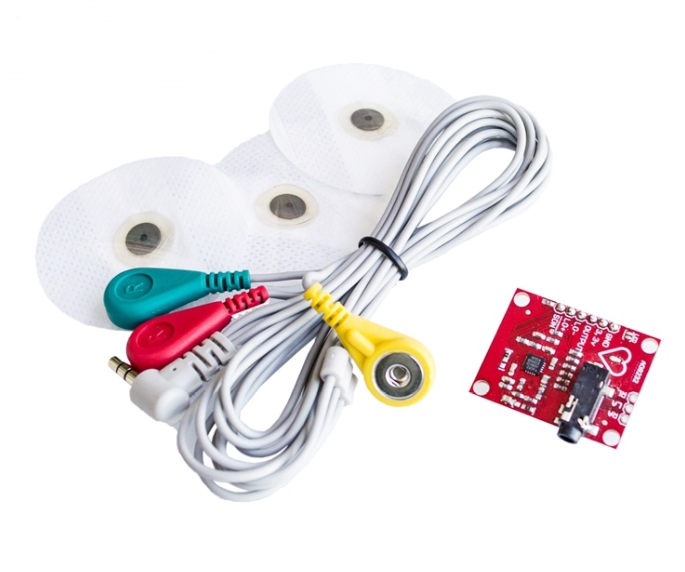

El módulo AD8232 permite registrar la actividad eléctrica del corazón, es decir, obtener un electrocardiograma o ECG. El electrocardiograma o ECG es una prueba diagnóstica no invasiva que evalúa el ritmo y la función cardiaca a través de un registro de la actividad eléctrica del corazón

El AD8232 es un integrado con amplificadores de señal y filtros de ruido especialmente calibrados para las señales ECG. El módulo suprime el ruido de 60Hz generado por la electricidad doméstica. La salida del módulo es de tipo analógico, solo es necesario soldar los pines y conectar el módulo a un microcontrolador como Arduino. Dentro del programa debemos realizar la conversión analógica a digital y así podremos observar el ECG en el plotter de Arduino.

Se recomienda por seguridad del paciente alimentar el módulo utilizando una batería y no de una fuente conectada a la red doméstica.
Nota: Este no es un dispositivo con certificación médica, por lo que debe ser utilizado solo para prototipos y no para uso clínico.

ESPECIFICACIONES
