El MCP4725 es un conversor Digital a Analógico (DAC) de 12 bits que permite generar una tensión analógica precisa directamente desde un microcontrolador mediante interfaz I2C. A diferencia de la salida PWM, entrega una señal continua, ideal para aplicaciones de instrumentación, control y generación de referencias de tensión. Incorpora memoria EEPROM, por lo que conserva el último valor programado incluso después de apagar el equipo.
Aplicaciones
- Generación de tensión analógica desde Arduino, ESP32, STM32 o Raspberry Pi.
- Calibración de sensores e instrumentos.
- Referencias de tensión programables.
- Control de velocidad o potencia mediante entrada analógica.
- Simulación de señales para pruebas.
- Laboratorios, proyectos educativos e IoT.
- Hoja técnica
Características técnicas
| Característica | Especificación |
|---|---|
| Chip | MCP4725 |
| Tipo | DAC (Digital to Analog Converter) |
| Resolución | 12 bits |
| Comunicación | I2C |

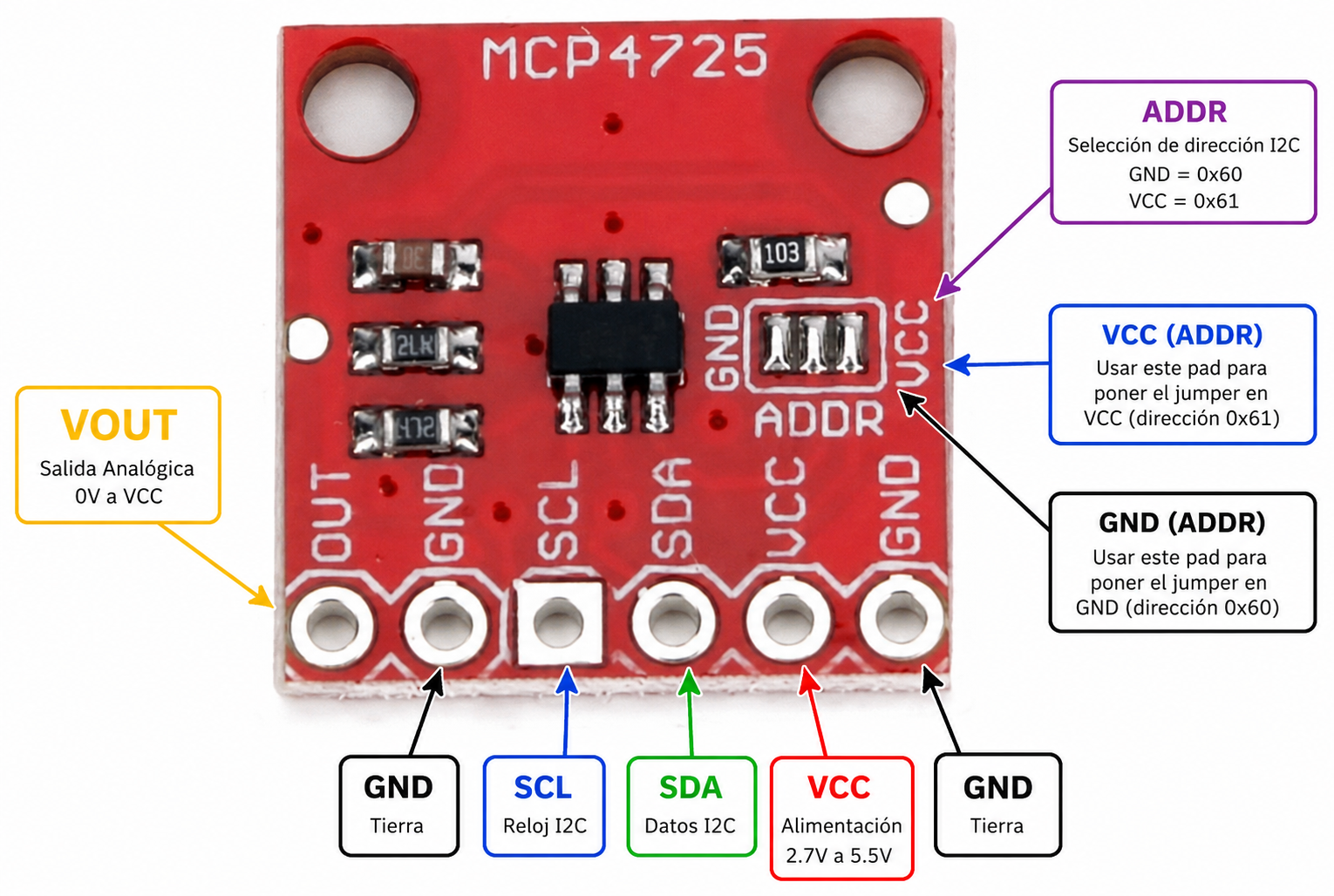

| Dirección I2C | 0x60 (configurable a 0x61 según módulo) |
| Alimentación | 2.7 V a 5.5 V |
| Salida analógica | 0 V hasta VCC |
| Tiempo de establecimiento | 6 µs típico |
| EEPROM | Sí (almacena el último valor) |
| Consumo | Muy bajo (<0.4 mA típico del módulo) |
| Compatible con | Arduino, ESP32, ESP8266, STM32, Raspberry Pi y otros microcontroladores I2C |
Ideal para
- Automatización
- Robótica
- Instrumentación electrónica
- Laboratorios
- Desarrollo de productos
- Educación técnica
- Generación de señales analógicas
