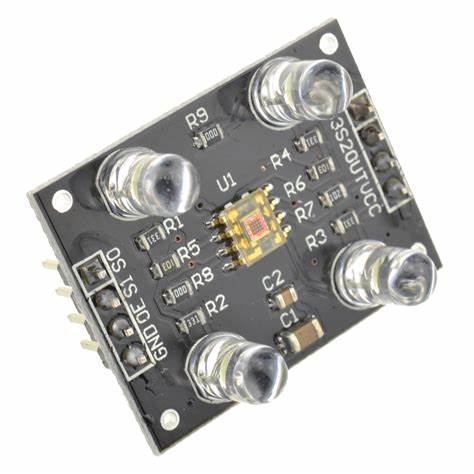

El sensor de color con integrado TCS230 puede filtrar los datos RGB de la fuente de luz y la convierten en una onda cuadrada (50% ciclo de trabajo) con una frecuencia directamente proporcional a la intensidad de la luz de radiación. La frecuencia de salida se puede escalar por uno de los tres valores prestablecidos a través de dos pines de control de entrada SO y SI, con opciones seleccionables del 2%, 20% y 100% de frecuencia; los pines S2 y S3 sirven para controlar el filtro de RGB. Los pines de entradas y salida permiten ser conectados directamente a un microcontrolador o circuito lógico.

Especificaciones:
Escala la frecuencia de salida
Voltaje de alimentación: 2.7 ~ 5.5 V
Pin de apagado de funciones
Error no lineal de 0.2% a 50 kHz
Alta Resolución de conversión dela intensidad de luz a frecuencia
Modo de bajo consumo de energía
Leds incluidos en el PCB para iluminar el objeto a reconocer
