El MK5998 es un módulo sensor ambiental basado en el BME280, capaz de medir temperatura, humedad relativa y presión atmosférica.
Esta versión trabaja con 3,3 V y expone los seis terminales del sensor, permitiendo utilizar comunicación I²C o SPI. Es especialmente adecuada para ESP32, ESP8266, Raspberry Pi, Raspberry Pi Pico y otros sistemas con lógica de 3,3 V.
Ventajas
- Integra tres mediciones ambientales en un módulo compacto.
- Interfaz I²C sencilla, con bajo consumo y amplia disponibilidad de bibliotecas.
Características técnicas
| Característica | Especificación |
| Modelo | GY-BME280 3,3 V |
| Sensor | BME280 |
| Variables medidas | Temperatura, humedad relativa y presión atmosférica |
| Alimentación | 3,3 V CC |
| Interfaces | I²C y SPI de 3 o 4 hilos |
| Frecuencia máxima I²C | 3,4 MHz |
| Frecuencia máxima SPI | 10 MHz |
| Direcciones I²C | 0x76 o 0x77 |
| Rango de temperatura | −40 a +85 °C |
| Resolución de temperatura | 0,01 °C |
| Precisión de temperatura | ±1 °C entre 0 y 65 °C |
| Rango de humedad | 0 a 100 % HR |
| Resolución de humedad | 0,008 % HR |
| Precisión de humedad | ±3 % HR entre 20 y 80 % HR, a 25 °C |
| Rango de presión | 300 a 1100 hPa |
| Resolución de presión | 0,18 Pa |
| Precisión absoluta de presión | ±1 hPa, típica |
| Consumo típico | 3,6 µA midiendo temperatura, humedad y presión a 1 Hz |
| Consumo en reposo | 0,1 µA |

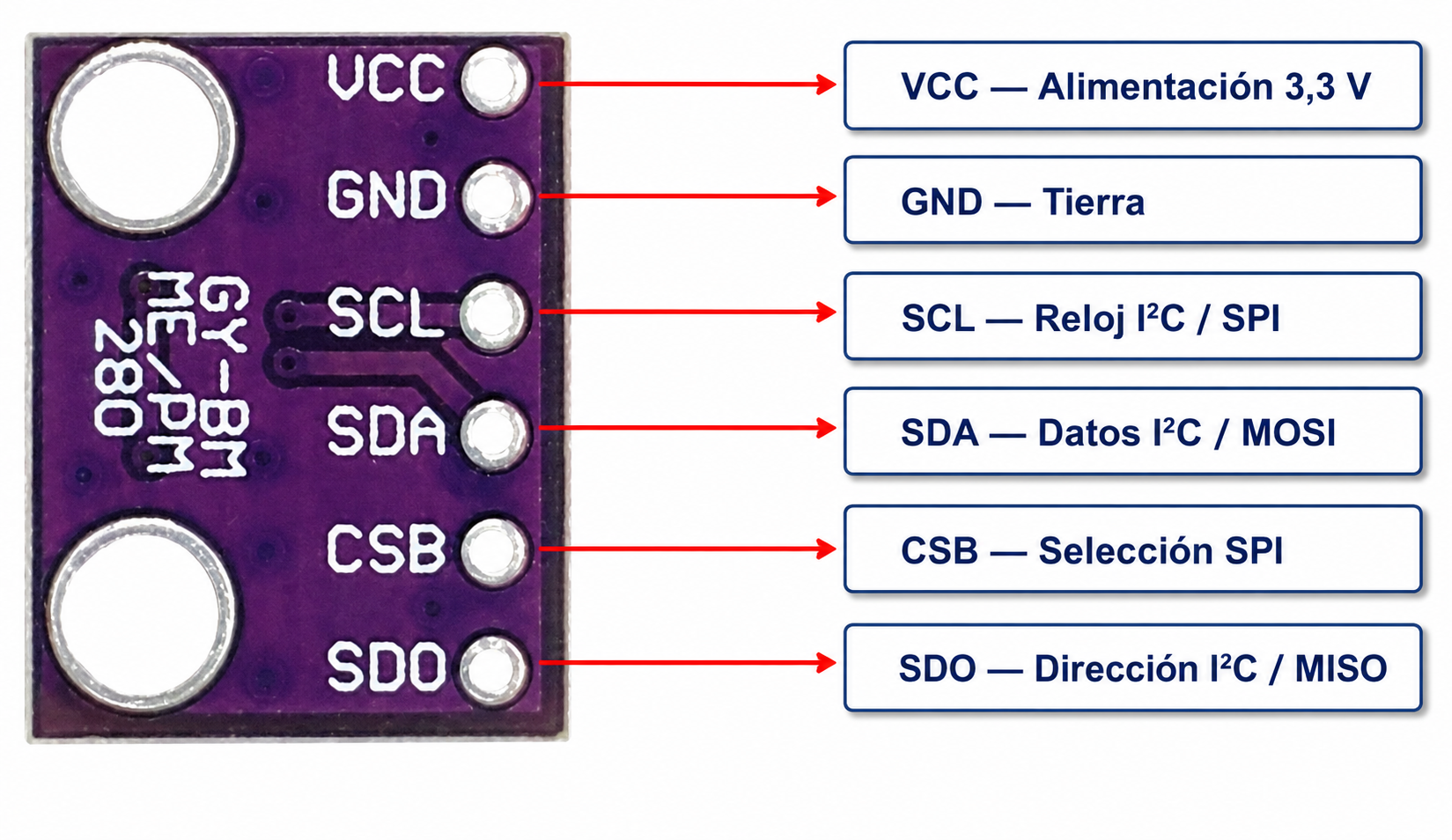

Conexiones
| Terminal | I²C | SPI |
| VCC | Alimentación de 3,3 V | Alimentación de 3,3 V |
| GND | Tierra | Tierra |
| SCL | Señal de reloj SCL | Reloj SPI, SCK |
| SDA | Datos SDA | Entrada de datos, MOSI |
| CSB | Conectar a 3,3 V para seleccionar I²C | Selección del dispositivo, CS |
| SDO | Selección de dirección I²C | Salida de datos, MISO |
Para trabajar mediante I²C, el terminal CSB debe mantenerse conectado a 3,3 V.
El terminal SDO permite seleccionar la dirección:
- SDO conectado a GND: dirección 0x76.
- SDO conectado a 3,3 V: dirección 0x77.
Configuración para SPI
En comunicación SPI:
- SCL funciona como SCK.
- SDA funciona como MOSI.
- SDO funciona como MISO.
- CSB selecciona el módulo.
Funcionamiento
El BME280 convierte las mediciones ambientales en datos digitales y aplica compensaciones utilizando parámetros de calibración almacenados internamente.
La medición de temperatura también interviene en la compensación de humedad y presión. A partir de la presión atmosférica puede calcularse una altitud aproximada, siempre que se utilice una presión de referencia adecuada.
El sensor ofrece modos normal, forzado y reposo, permitiendo equilibrar velocidad de actualización, nivel de ruido y consumo energético.
Aplicaciones
- Estaciones meteorológicas.
- Monitoreo de temperatura y humedad ambiental.
- Medición de presión barométrica.
- Estimación de altitud y detección de cambios de nivel.
- Sistemas de automatización y control ambiental.
- Registro de datos ambientales.
- Proyectos educativos y de IoT.
