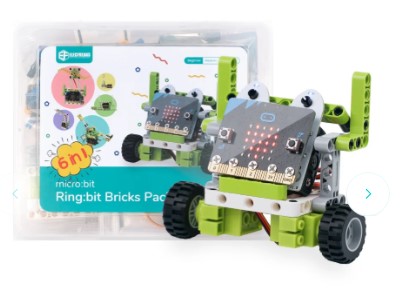

El 6 en 1 Ring:bit Kit es un kit educativo de construcción y programación basado en la placa de expansión Ring:bit V2 para BBC micro:bit.
Incluye más de 200 piezas de construcción, dos servomotores de rotación continua de 360°, una tira de LED RGB y los componentes necesarios para armar diferentes proyectos mecánicos y robóticos.
Los modelos se programan principalmente mediante bloques gráficos en Microsoft MakeCode, permitiendo trabajar conceptos de programación, movimiento, iluminación, mecanismos y control inalámbrico. El fabricante también declara compatibilidad con programación en Python
Importante: el kit no incluye la placa BBC micro:bit.
Ventajas
- Construcción y programación integradas: combina bloques, mecanismos, servomotores e iluminación RGB para aprender mediante proyectos físicos.
- Diferentes proyectos con un mismo kit: las piezas pueden reutilizarse para construir al menos seis modelos guiados y muchas creaciones propias.
Características técnicas
| Característica | Especificación |
|---|---|
| Tipo | Kit educativo STEM 6 en 1 |
| Plataforma principal | BBC micro:bit |
| Placa de expansión | Ring:bit V2 |
| Proyectos guiados | 6 o más |
| Piezas de construcción | Más de 200 |
| Servomotores | 2 servos de rotación continua de 360° |
| Iluminación | Tira de LED RGB direccionables |
| Puertos de la Ring:bit V2 | P0, P1 y P2 en formato GVS |
| Capacidad de control | Hasta 3 servomotores simultáneamente |
| Alimentación de la Ring:bit V2 | 3 pilas AAA |
| Programación | Microsoft MakeCode y Python |
| Dimensiones declaradas | 278 × 168 × 56 mm |
| Peso bruto | 500 g |
Conexiones de la placa Ring:bit V2
La placa Ring:bit V2 convierte las conexiones P0, P1 y P2 de la micro:bit en tres puertos estándar de tres terminales.
| Terminal | Función | Observaciones |
|---|---|---|
| G | Tierra o negativo | Conexión común GND |
| V | Alimentación | Alimenta servos, sensores y accesorios |
| S | Señal | Vinculada a P0, P1 o P2 de la micro:bit |
| P0 | Entrada o salida programable | Puede utilizarse con servos, módulos o LED RGB |
| P1 | Entrada o salida programable | Utilizada para controlar accesorios |
| P2 | Entrada o salida programable | Permite agregar un tercer dispositivo |
| Compartimiento de pilas | Alimentación autónoma | Utiliza 3 pilas AAA |
| Interruptor | Encendido y apagado | Controla la alimentación del conjunto |
Antes de encender el kit se debe comprobar que cada conector GVS esté colocado en la orientación correcta.
Funcionamiento
La placa BBC micro:bit se inserta en la expansión Ring:bit V2. Los servomotores y la tira LED se conectan a los puertos GVS correspondientes y el conjunto se alimenta mediante tres pilas AAA.
Cada proyecto se programa desde Microsoft MakeCode. El programa controla las salidas P0, P1 y P2 para accionar los servomotores, modificar el color de los LED o responder a los botones y sensores integrados en la micro:bit.
Los servomotores incluidos son de rotación continua de 360°. A diferencia de un servo posicional convencional, los valores enviados desde el programa determinan el sentido de giro y la detención:
- Un extremo del rango hace girar el servo en un sentido.
- El extremo opuesto lo hace girar en sentido contrario.
- El valor central detiene el movimiento.
Esto permite utilizarlos como motores para vehículos, ventiladores y diferentes mecanismos.

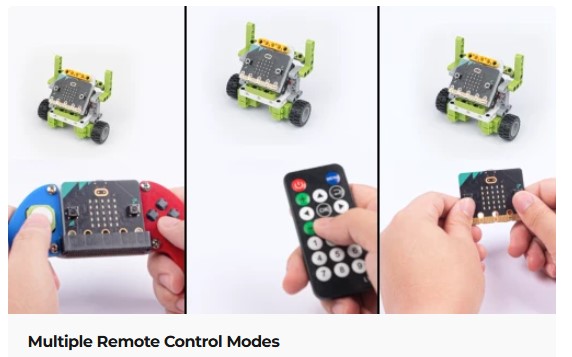

Formas de control
Además del funcionamiento autónomo, los proyectos pueden controlarse de distintas maneras:
- Mediante los botones de la micro:bit.
- Por comunicación inalámbrica entre dos placas micro:bit.
- Desde otro dispositivo equipado con Joystick:bit.
- Mediante Bluetooth.
- Con control remoto infrarrojo y el receptor correspondiente.
Algunos modos requieren una segunda micro:bit o accesorios adicionales.
Aplicaciones principales

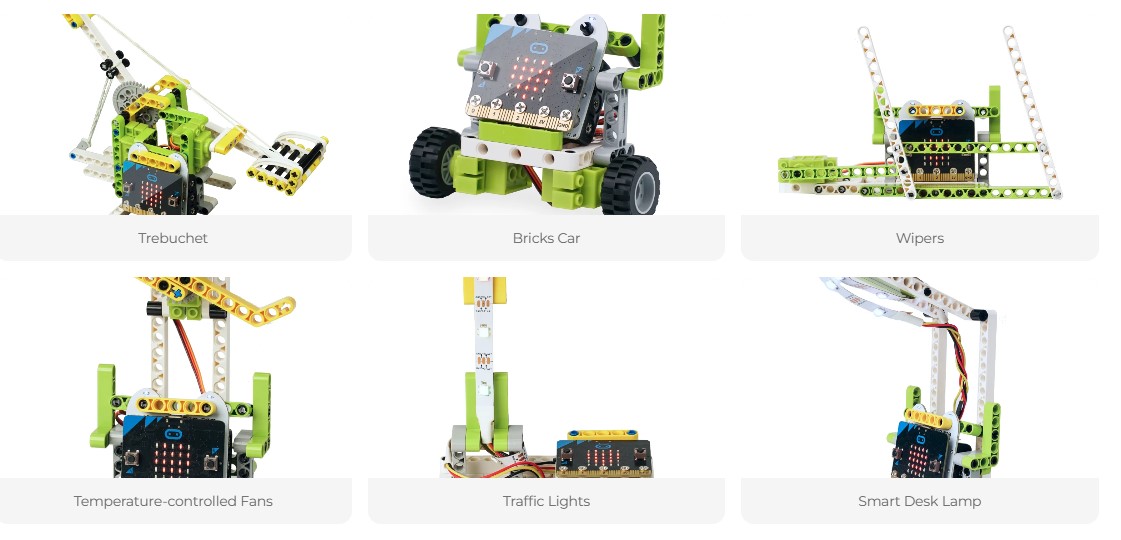

El kit permite construir y programar, entre otros, los siguientes proyectos:
- Vehículo de dos ruedas.
- Semáforo programable.
- Ventilador controlado por temperatura.
- Lámpara de escritorio inteligente.
- Limpiaparabrisas automático.
- Catapulta o lanzador programable.
- Introducción a mecanismos y transmisiones construidos con bloques.
- Actividades STEM para escuelas, talleres y clubes de robótica.
- Control inalámbrico mediante Bluetooth, control infrarrojo o Joystick:bit, utilizando los accesorios correspondientes.
Guías de construcción y programación
ELECFREAKS dispone de instrucciones detalladas para el armado y programación de cada uno de los proyectos:
Contenido del kit
- 1 placa de expansión Ring:bit V2.
- 2 servomotores de rotación continua de 360°.
- 1 tira de LED RGB direccionables.
- 2 ruedas.
- Más de 200 piezas de construcción.
- Bandas elásticas y elementos de montaje.
- 1 destornillador.
No incluye la placa BBC micro:bit V2
